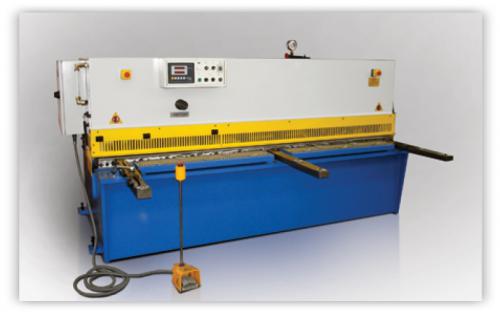

Гидравлические гильотинные ножницы QC12Y предназначены для качественной рубки металла.
Рама гильотинных ножниц выполнена из сварных листов и сконструирована обеспечивать высокий уровень устойчивости к статическим и динамическим нагрузкам.
Процесс рубки металла на гильотинных ножницах данного типа организован по принципу «качающейся балки», балка на которой закреплен верхний нож гильотинных ножниц, движется по дуговой траектории.
Опускание режущей балки гидравлических гильотинных ножниц происходит за счет работы системы из двух гидроцилиндров, блока распределительных клапанов и насосной станции гильотинных ножниц.
Возвратное движение ножа гильотинных ножниц организовано за счет давления азота в гидравлических цилиндрах гильотинных ножниц.
Гидравлические гильотинные ножницы за счет установленной системы гидравлических прижимов, позволяют добиться точного позиционирования металлического листа в момент рубки.
Гидравлические гильотинные ножницы оснащены системой управления класса NC, контроллерами: MD-20, E20, DAC 310, с возможностью запоминания и хранения 99 программ, по 19 положений заднего упора в каждой.
Система перемещения заднего упора гидравлических гильотинных ножниц оснащена высокоточными направляющими компании HIWIN (Тайвань), что позволяет добиться высокой точности рубки металла.
Опорные пластины с шариковыми направляющими вмонтированы в рабочий стол гильотинных ножниц, для легкой подачи листа в зону рубки.
По желанию заказчика гидравлические гильотинные ножницы могут быть оборудованы наклонным скатом для заготовок, а так же системой рубки металла под углом.
При относительно низкой стоимости, гидравлические гильотинные ножницы QC12Y обеспечивают качество и высокую производительность и поэтому пользуются большим спросом у покупателей.
- Гидравлическая система: Omega (Китай)
- Масляный насос: Kongting (Китай)
- Электрическая система: Omron (Китай)
- Направляющие: HIWIN (Тайвань)
- Подшипники: NSK (Япония)
- Двигатель: Feng (Китай)
| Модель | Толщина, мм | Ширина, мм | Кол-во резов, мин | Угол ножа, град | Ход заднего упора, мм | Мощность, кВт | Габаритные размеры, мм |
| 4х2500 | 4 | 2500 | ≥ 22 | 1.3 | 20-600 | 5.5 | 3100х1430х1450 |
| 4х3200 | 4 | 3200 | ≥ 18 | 1.3 | 20-600 | 5.5 | 3800х1555х1500 |
| 4х4000 | 4 | 4000 | ≥ 12 | 1.3 | 20-600 | 5.5 | 4600х1705х1600 |
| 6x2000 | 6 | 2000 | ≥ 16 | 1.3 | 20-600 | 7.5 | 2650x1500x1600 |
| 6x2500 | 6 | 2500 | ≥ 16 | 1.3 | 20-600 | 7.5 | 3150x1500x1600 |
| 6x3200 | 6 | 3200 | ≥ 12 | 1.3 | 20-600 | 7.5 | 3850х1600х1620 |
| 6х4000 | 6 | 4000 | ≥ 10 | 1.3 | 20-800 | 7.5 | 4650х1850х1700 |
| 6х6000 | 6 | 6000 | ≥ 7 | 1.3 | 20-800 | 11 | 6780х2450х2100 |
| 8х2500 | 8 | 2500 | ≥ 12 | 1.3 | 20-600 | 11 | 3180х1680х1700 |
| 8х3200 | 8 | 3200 | ≥ 10 | 1.3 | 20-600 | 11 | 3880х1830х1720 |
| 8х4000 | 8 | 4000 | ≥ 10 | 1.3 | 20-600 | 11 | 4680х1980х1780 |
| 8х5000 | 8 | 5000 | ≥ 8 | 1.3 | 20-800 | 18.5 | 5800х2390х2200 |
| 8х6000 | 8 | 6000 | ≥ 6 | 1.3 | 20-800 | 18.5 | 6820х2260х2080 |
| 12х2500 | 12 | 2500 | ≥ 10 | 2 | 20-800 | 18.5 | 3300х2030х1840 |
| 12х3200 | 12 | 3200 | ≥ 9 | 2 | 20-800 | 18.5 | 4000х2100х1940 |
| 12х4000 | 12 | 4000 | ≥ 8 | 2 | 20-800 | 18.5 | 4800х2270х2000 |
| 12х6000 | 12 | 6000 | ≥ 4 | 2 | 20-1000 | 30 | 6940х3045х2600 |
| 16х2500 | 16 | 2500 | ≥ 9 | 2 | 20-800 | 22 | 3310х2240х2000 |
| 16х3200 | 16 | 3200 | ≥ 8 | 2 | 20-800 | 22 | 4030х2390х2100 |
| 16х4000 | 16 | 4000 | ≥ 7 | 2 | 20-1000 | 30 | 4820х2490х2460 |
| 16х6000 | 16 | 6000 | ≥ 4 | 2 | 20-1000 | 37 | 7020х3100х2700 |
| 20х2500 | 20 | 2500 | ≥ 5 | 2.3 | 20-1000 | 30 | 3370х2545х2250 |
| 25х2500 | 25 | 2500 | ≥ 5 | 3 | 20-1000 | 37 | 3450х2650х2800 |
| 25х3200 | 25 | 3200 | ≥ 5 | 3 | 20-1000 | 37 | 4130х3100х2800 |
| 32х2500 | 32 | 2500 | ≥ 4 | 3.3 | 20-1000 | 45 | 3550х3100х2800 |
