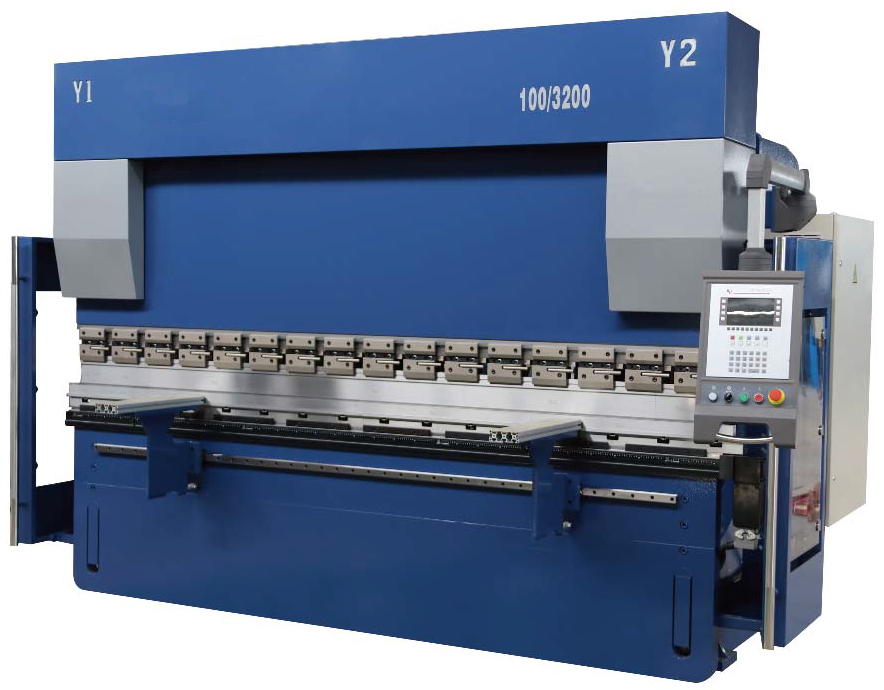

Гидравлический листогибочный пресс WC67K предназначен для гибки листового металла методом холодной формовки. Деталь устанавливается между пуансоном закрепленным на подвижной траверсе и матрицей, закрепленной на рабочем столе. Листогибочный пресс оснащен системой компенсации прогиба стола по всей длине, это дает возможность пользоваться большим давлением без погрешностей на всей длине стола, что позволяет гнуть детали большей толщины. Задние упоры имеют четыре степени свободы, что позволяет настраивать их не только в плоскости с матрицей, но и изменять положение по вертикали. |

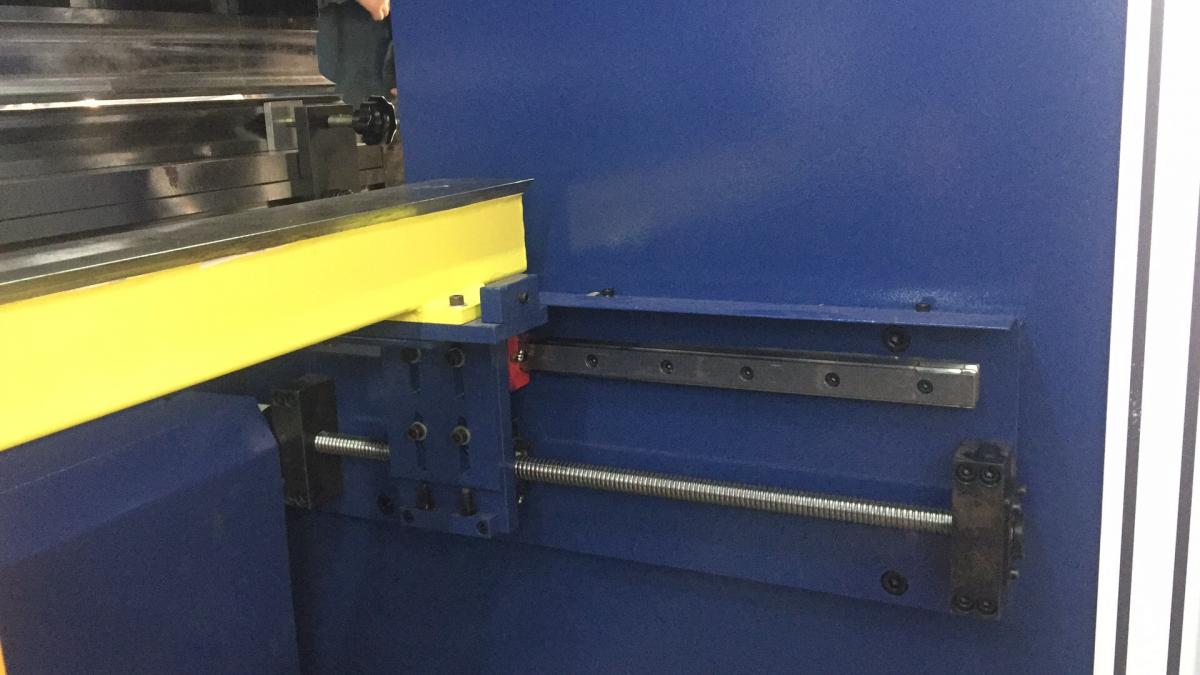

Задний упор листогибочного пресса WC 67K |
Сварная стальная рама дает дополнительную прочность, а значит надежность.
Возможность настраивать высоту отвода в верх траверсы увеличивает скорость гиба соответственно и производительность.
Так же листогибочный пресс WC67K оборудован системой быстрой смены инструмента.

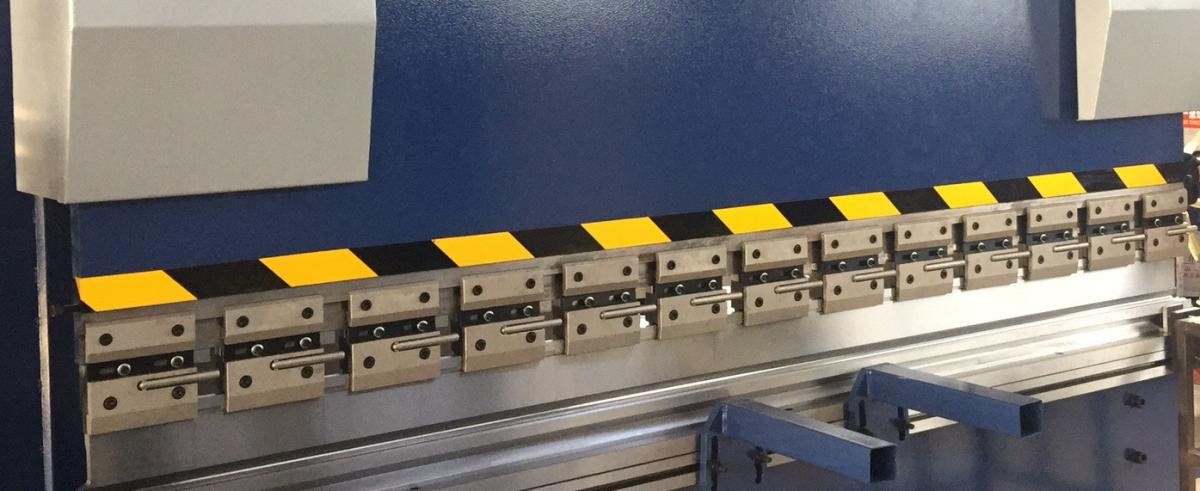

Система быстрой смены инструмента листогибочного пресса
Листогибочный станок преимущества:
- Система компенсации прогиба стола
- Четырехосное позиционирование задних упоров
- Комплектация с разными контроллерами и ЧПУ
- Устройство стабилизации давления в цилиндрах
Каждый станок серии Гибочный станок WC67K проверяется на заводе на наличия брака что сводит к нулю вероятность поставки некачественного оборудование или инструмента. Гидравлическое оборудование поставляется со всеми сопроводительными документами на русском языке так же Гибочный пресс соответствует всем нормам безопасности Российской Федерации.
Система управления:

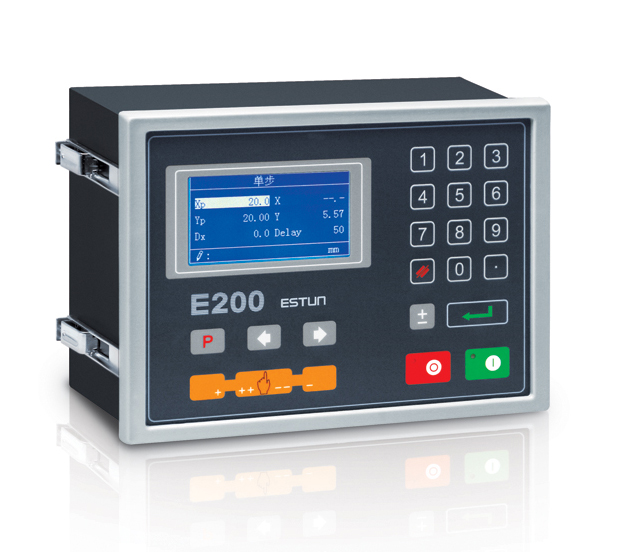

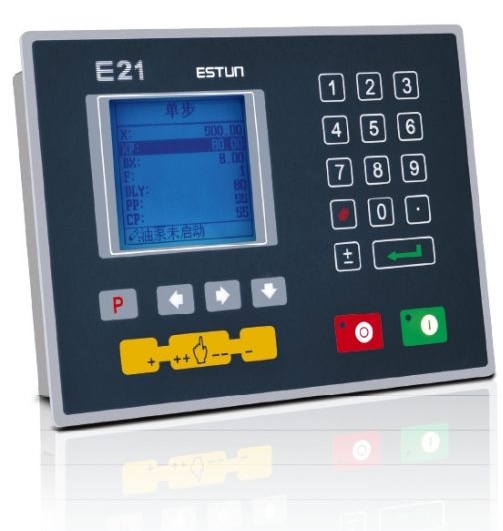

| Контроллер Estun E21 | Контроллер Estun E200 | ||
 |
- Позиционирование положения заднего упора - Контроль работы верхней траверсы - Функция отвода заднего упора, перед началом гибки - Автоматический поиск нулевой точки - Возможность установки первоначальных настроек - Емкость памяти на 40 программ - В каждой программе 25 шагов - Система аварийной остановки станка |
 |
- Позиционирование положения заднего упора - Контроль работы верхней траверсы - Функция отвода заднего упора, перед началом гибки - Автоматический контроль системы компенсации прогиба рабочего стола - Емкость памяти на 40 программ - В каждой программе 25 шагов - Система аварийной остановки станка
|
| Модель | Номинальное усилие (кН) | Длина рабочего стола (мм) | Расстояние между колоннами (мм) | Глубина зева (мм) | Перемещение траверсы (мм) | Максимальное открытие (мм) | Мощность (КВт) | Вес (кг) | Габаритные размеры (мм) |
| 40/2200 | 400 | 2200 | 1850 | 220 | 100 | 320 | 5.5 | 2750 | 2000x1200x1910 |
| 40/2500 | 400 | 2500 | 2050 | 220 | 100 | 320 | 5.5 | 3000 | 2500x1200x1910 |
| 50/2200 | 500 | 2200 | 1850 | 220 | 100 | 320 | 5.5 | 2950 | 2000x1200x1910 |
| 50/2500 | 500 | 2500 | 2050 | 220 | 100 | 320 | 5.5 | 3400 | 2500x1210x2000 |
| 63/2500 | 630 | 2500 | 1900 | 220 | 120 | 320 | 5.5 | 4000 | 2500x1300x2210 |
| 63/3200 | 630 | 3200 | 2550 | 220 | 120 | 320 | 5.5 | 4800 | 3200x1300x2210 |
| 80/2500 | 800 | 2500 | 2050 | 320 | 120 | 320 | 7.5 | 5700 | 2500x1400x2300 |
| 80/3200 | 800 | 3200 | 2550 | 320 | 120 | 350 | 7.5 | 6020 | 3200x1500x2300 |
| 80/4000 | 800 | 4000 | 3140 | 320 | 120 | 350 | 7.5 | 7000 | 4000x1500x2400 |
| 100/2500 | 1000 | 2500 | 2050 | 320 | 150 | 400 | 7.5 | 6000 | 2500x1600x2400 |
| 100/3200 | 1000 | 3200 | 2550 | 320 | 150 | 400 | 7.5 | 6800 | 3200x1600x2600 |
| 100/4000 | 1000 | 4000 | 3140 | 320 | 150 | 400 | 7.5 | 9000 | 4000x1600x2700 |
| 125x2500 | 1250 | 2500 | 2550 | 320 | 150 | 400 | 11 | 6500 | 2500x1600x2400 |
| 125x3200 | 1250 | 3200 | 2550 | 320 | 150 | 400 | 11 | 7200 | 3200x1600x2600 |
| 125x4000 | 1250 | 4000 | 3140 | 320 | 150 | 400 | 11 | 9500 | 4000x1600x2700 |
| 160/3200 | 1600 | 3200 | 2550 | 320 | 200 | 460 | 11 | 10500 | 3200x1700x2700 |
| 160/4000 | 1600 | 4000 | 3140 | 320 | 200 | 460 | 11 | 11500 | 4000x1700x2600 |
| 160/5000 | 1600 | 5000 | 4000 | 320 | 200 | 460 | 11 | 14000 | 5000x1900x3100 |
| 160/6000 | 1600 | 6000 | 5000 | 320 | 200 | 460 | 11 | 19500 | 6300x1900x3200 |
| 200/3200 | 2000 | 3200 | 2550 | 320 | 200 | 460 | 15 | 11500 | 3200x1950x2800 |
| 200/4000 | 2000 | 4000 | 3140 | 320 | 200 | 460 | 15 | 13500 | 4000x1950x2800 |
| 200/5000 | 2000 | 5000 | 4000 | 320 | 200 | 460 | 15 | 15000 | 5000x1950x3100 |
| 200/6000 | 2000 | 6000 | 5000 | 320 | 200 | 460 | 15 | 21000 | 6000x1950x3300 |
| 250/3200 | 2500 | 3200 | 2500 | 400 | 250 | 530 | 18.5 | 16500 | 3250x2000x3200 |
| 250/4000 | 2500 | 4000 | 3000 | 400 | 250 | 530 | 18.5 | 19000 | 4000x2000x3400 |
| 250/5000 | 2500 | 5000 | 4000 | 400 | 250 | 530 | 18.5 | 21500 | 5000x2000x3400 |
| 250/6000 | 2500 | 6000 | 5000 | 400 | 250 | 530 | 18.5 | 27500 | 6000x2000x3400 |
| 300/3200 | 3000 | 3200 | 2530 | 400 | 250 | 530 | 22 | 19000 | 3200x2000x3450 |
| 300/4000 | 3000 | 4000 | 3000 | 400 | 250 | 530 | 22 | 21000 | 4000x2000x3450 |
| 300/5000 | 3000 | 5000 | 4000 | 400 | 250 | 530 | 22 | 25000 | 5000x2000x3450 |
| 300/6000 | 3000 | 6000 | 5000 | 400 | 250 | 530 | 22 | 30000 | 6000x2000x3450 |
| 400/4000 | 4000 | 4000 | 3000 | 400 | 250 | 530 | 30 | 25000 | 4000x2180x3500 |
| 400/5000 | 4000 | 5000 | 4000 | 400 | 250 | 530 | 30 | 29000 | 5000x2180x3500 |
| 400/6000 | 4000 | 6000 | 5000 | 400 | 250 | 530 | 30 | 35000 | 6000x2180x3800 |
| 500/4000 | 5000 | 4000 | 3000 | 400 | 250 | 590 | 45 | 35000 | 4000x2580x3500 |
| 500/5000 | 5000 | 5000 | 4000 | 400 | 250 | 590 | 45 | 44000 | 5050x3500x3700 |
| 500/6000 | 5000 | 6000 | 5000 | 400 | 320 | 590 | 45 | 55000 | 6050x3500x3700 |
| 600/4000 | 6000 | 4000 | 3000 | 400 | 320 | 590 | 55 | 45000 | 4050x4500x3700 |
| 600/6000 | 6000 | 6000 | 5000 | 400 | 320 | 590 | 55 | 60000 | 6050x4500x3700 |
