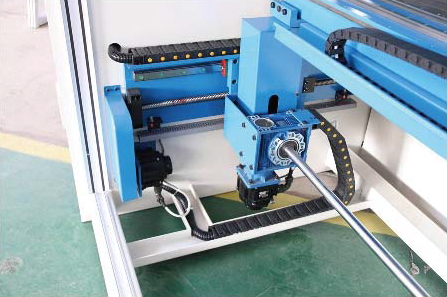

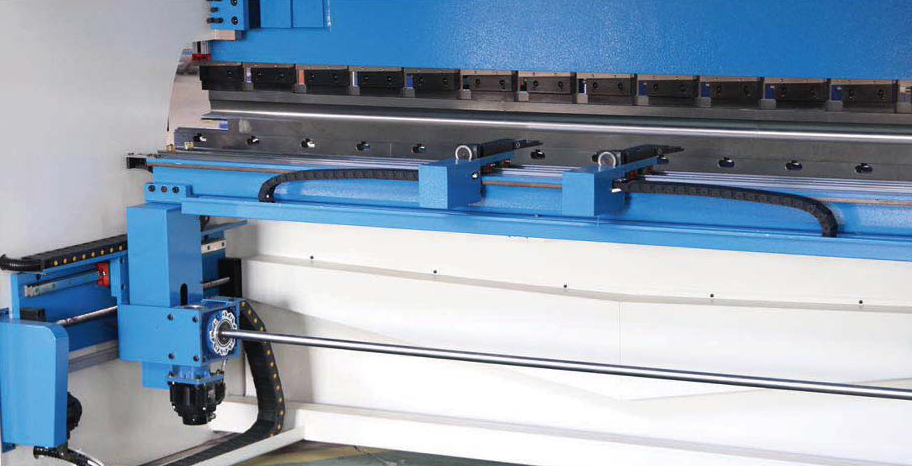

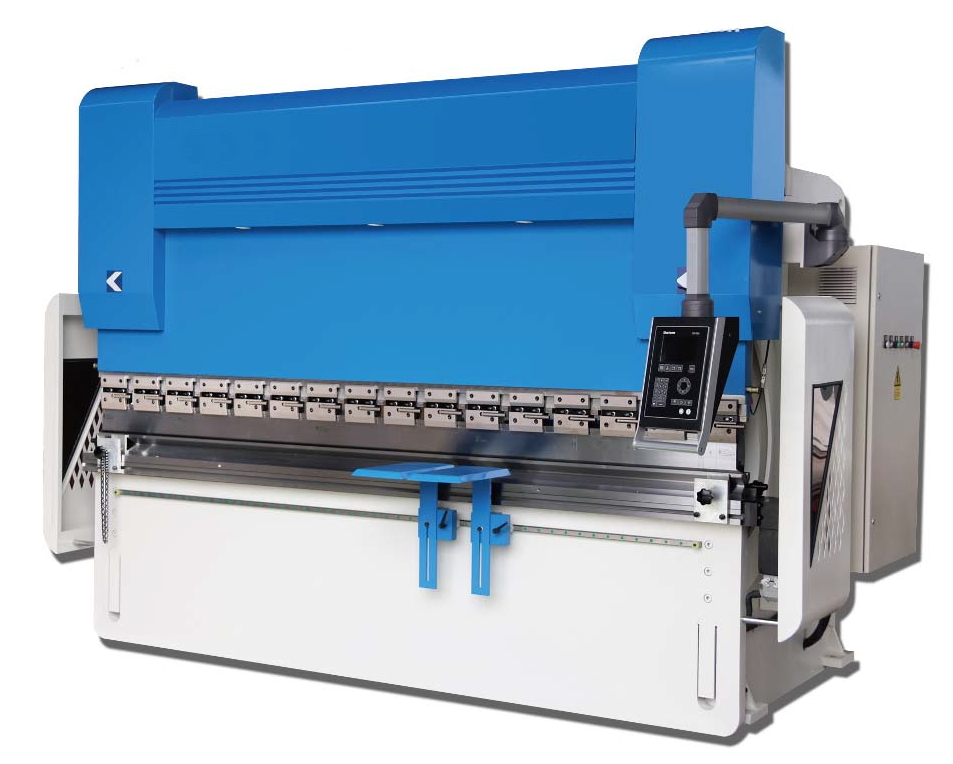

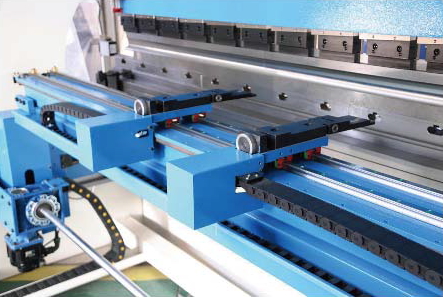

Гидравлический листогибочный пресс серии WC67 Y предназначен для гибки листового металла. Деталь подается в рабочую зону станка, состоящую из пуансона, закрепленного на подвижной траверсе и матрицы установленной на рабочем столе листогибочного пресса. Станок оснащен системой гидравлического бомбирования для получения симметричного гиба на всей длине рабочего стола. Моторизированный задний упор с 4мя степенями сводобы. Система ЧПУ с возможностью визуализации процесса гибки.
|
|
|
 |
 |
|
Стандартная комплектация:
- Контроллер Estun E21
- Приводное перемещение по осям X и Y
- Инвертор компании DELTA
- ШВП HIWIN (Тайвань) с точностью позиционирования до 0.05 мм
- Передние упоры поддержки листа
- Гидравлические компоненты Bosch-Rexroth
- Главный привод Siemens
- Электрические компоненты Telemecanique/Schnider Electrics
- Защита гидравлической и электрической системы от перегрузок
Система управления:

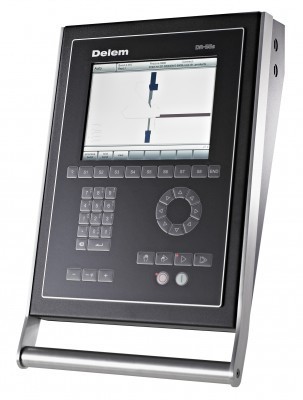

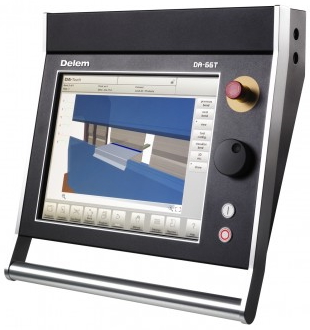

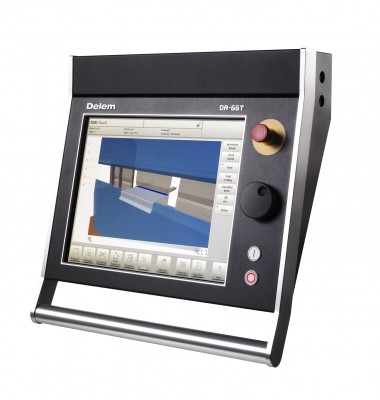

| Система ЧПУ Delem DA 52s | Система ЧПУ Delem DA 56s | Система ЧПУ Delem DA66T | |||
 |
- Быстрое программирование - Удобная навигация - 7дюймовый TFT экран - Контроль по 4 м осям - Контроль прогиба стола - Библиотека инструмента - USB интерфейс |
 |
|
 |
|
| Модель | Номинальное усилие (тн) | Длина рабочего стола (мм) | Расстояние между колоннами (мм) | Глубина зева (мм) | Ход цилиндра (мм) | Максимальное открытие (мм) | Главный привод (КВт) | Скорость работы (мм) | ||
| Быстрое перемещение | Скорость гиба | Скорость возврата | ||||||||
| 50/2000 | 50 | 2000 | 1200 | 300 | 160 | 420 | 5.5 | 200 | 13 | 160 |
| 70/2500 | 70 | 2500 | 1700 | 300 | 160 | 420 | 7.5 | 200 | 17 | 180 |
| 100/3200 | 100 | 3200 | 2900 | 400 | 200 | 435 | 7.5 | 180 | 10 | 132 |
| 125/3200 | 125 | 3200 | 2900 | 400 | 200 | 435 | 7.5 | 180 | 10 | 132 |
| 160/3200 | 160 | 3200 | 2700 | 400 | 200 | 435 | 11 | 150 | 10 | 135 |
| 160/4000 | 160 | 4000 | 3500 | 400 | 200 | 435 | 11 | 150 | 10 | 135 |
| 160/6000 | 160 | 6000 | 5000 | 400 | 200 | 435 | 15 | 150 | 10 | 135 |
| 200/3200 | 200 | 3200 | 2700 | 400 | 200 | 425 | 15 | 120 | 10 | 135 |
| 200/4000 | 200 | 4000 | 3500 | 400 | 200 | 425 | 15 | 120 | 10 | 135 |
| 200/6000 | 200 | 6000 | 5000 | 400 | 200 | 425 | 15 | 120 | 10 | 85 |
| 250/3200 | 200 | 3200 | 2700 | 400 | 200 | 525 | 18.5 | 100 | 10 | 120 |
| 250/4000 | 250 | 4000 | 3500 | 400 | 250 | 525 | 18.5 | 100 | 10 | 120 |
| 250/6000 | 250 | 6000 | 5000 | 400 | 250 | 525 | 18.5 | 100 | 10 | 75 |
| 320/4000 | 320 | 4000 | 3500 | 400 | 300 | 525 | 18.5 | 100 | 10 | 75 |
| 320/6000 | 320 | 6000 | 5000 | 400 | 300 | 525 | 18.5 | 100 | 10 | 75 |

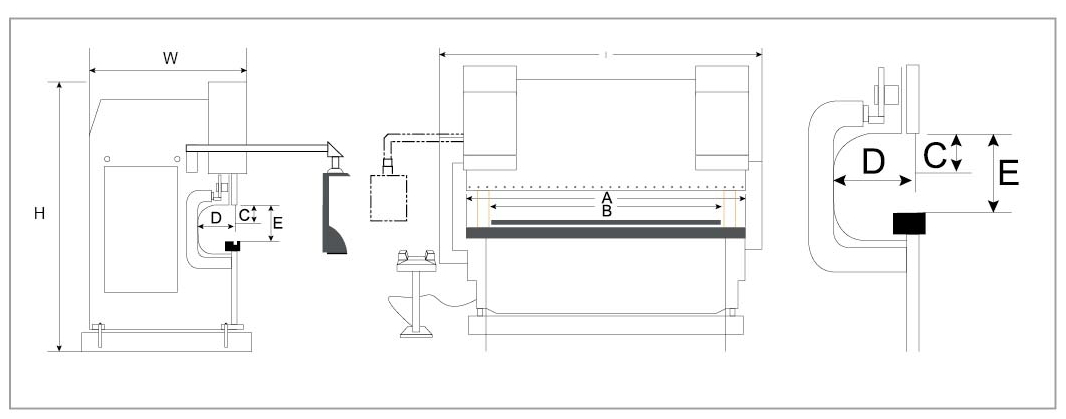

Схема листогибочного пресса
