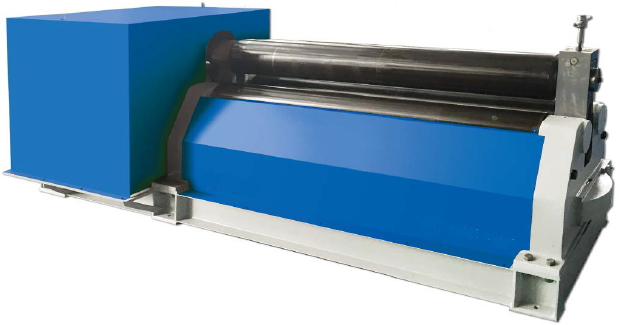

Вальцы трехвалковые серии W11 - специализированные листогибочные станки использующиеся для гибки листового металла в изделия цилиндрической или радиальной формы. Вальцы трехвалковые могут оснащаться приспособлением для производства конусных деталей. Так же вальцы данного типа могут оснащаться, системой поддержи заготовки в момент вальцовки и адаптированной сварочной колонной. Вальцы трехвалковые листогибочные наилучшее решение для производства сварных труб, емкостей и резервуаров. Силовая установка вальцов подставляет из себя электродвигатель и редуктор. Вальцы оснащены откидывающиеся передней стойкой для удобства снятие детали после работы.
|
 |
|
Прижим верхнего вала, снятие и подъем стойки осуществляются за счет гидравлической станции станка. Прижим верхнего вала, снятие и подъем стойки осуществляются за счет гидравлической станции станка. Простота и надежность конструкции вальцов листогибочных серии W11 делают этот станок привлекательным для покупателя. Валы станка выполнены из высокопрочного стального сплава и рассчитаны на длительную эксплуатацию без дополнительного технического обслуживания. Процесс гибки, контролируется с помощью контроллера и цифрового дисплея установленного на операторской панели, так же для удобства работы оператора, процесс работы листогибочных вальцов можно контролировать с помощью пульта дистанционного управления.
|
|

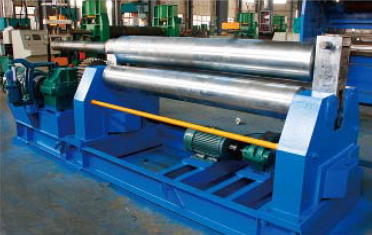

- Высокопрочный стальной корпус машины
- NC контроллер (цифровая индикация движения валков)
- Пульт дистанционного управления
- Индукционно закалённые валы
- Устройство для изготовлния конусов
- Планетарное движение верхнего вала
- Электрическая система с защитой от перегрузки электросети
| Модель |
Макс. толщина, мм |
Макс.ширина листа, мм | Диаметр верхнего вала, мм | Диаметр нижних валков, мм | Расст. между нижними валами, мм | Мощность двигателя, кВт |
| W11-6x1500 | 6 |
1500 |
160 | 140 | 200 | 4 |
| W11-6x3200 | 6 | 3200 | 220 | 180 | 280 | 7.5 |
| W11-8x2000 | 8 | 2000 | 185 | 170 | 260 | 5.5 |
| W11-8x2500 |
8 |
2500 | 220 | 180 | 280 | 7.5 |
| W11-12x2000 | 12 | 2000 | 240 | 180 | 280 | 7.5 |
| W11-12x2500 | 12 | 2500 | 260 | 220 | 320 | 11 |
| W11-12x3000 | 12 | 3000 | 280 | 240 | 360 | 11 |
| W11-16x2000 | 16 | 2000 | 260 | 220 | 320 | 11 |
| W11- 16x2500 | 16 | 2500 | 280 | 240 | 360 | 11 |
| W11- 16x3200 | 16 | 3200 | 340 | 260 | 420 | 18.5 |
| W11- 20x2000 | 20 | 2000 | 280 | 240 | 360 | 11 |
| W11- 20x2500 | 20 | 2500 | 340 | 260 | 430 | 15 |
| W11- 25x2000 | 25 | 2000 | 330 | 270 | 430 | 15 |
| W11- 25x2500 | 25 | 2500 | 370 | 270 | 480 | 22 |
| W11- 30x2500 | 30 | 2500 | 420 | 360 | 550 | 30 |
| W11- 30x3000 | 30 | 3000 | 450 | 390 | 600 | 37 |
| W11- 40x2500 | 40 | 2500 | 500 | 400 | 600 | 37 |
| W11- 50x2500 | 50 | 2500 | 540 | 440 | 630 | 37 |
